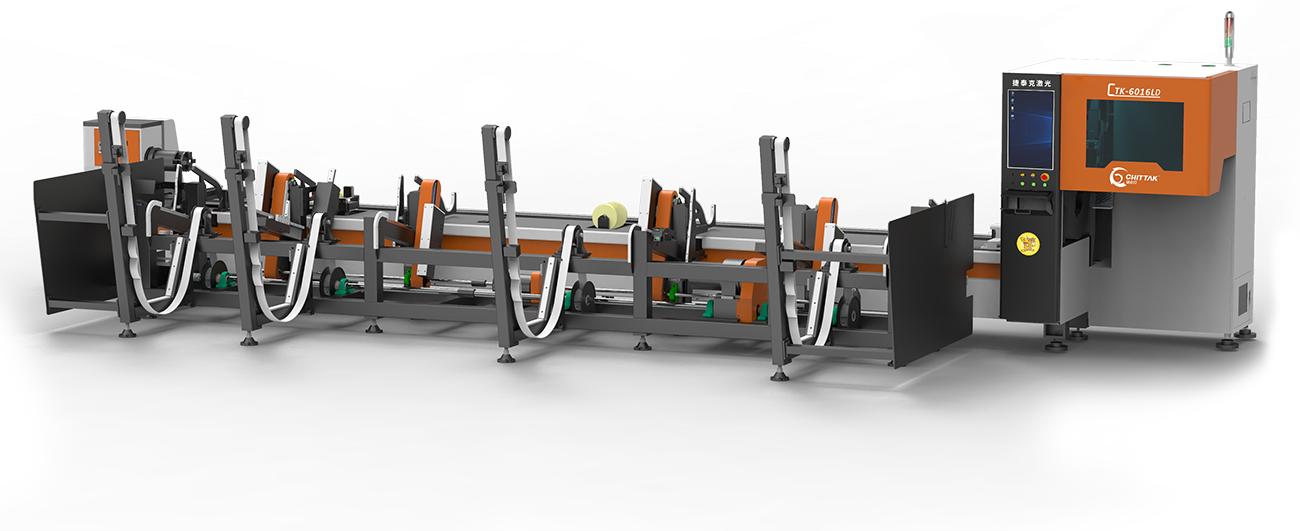

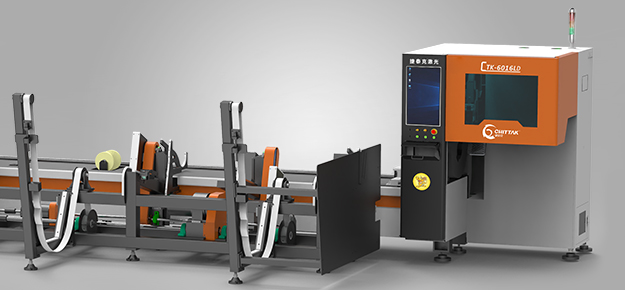

CTK-6016LD

通用型激光切管機

管材加工尺寸

圓管：φ20 - φ160 mm
矩形管輪廓對角線 ≤160mm
方管邊長 ≤110mm，L ≤6500 mm
自動上料范圍

圓管：Φ20 - Φ150 mm
單根管材重量 ≤100 kg
方管：邊長 25 - 80 mm
注：其余管材不支持自動上料
整機重量

3000 kg

卡盤承重：≤120 kg
主機外形（長×寬×高）

約 8900×3200×1900 mm

齊料長度：5300 ≤ 工件 ≤ 6100 mm

X,Y 軸定位精度

± 0.05 mm/m
X,Y 軸重復定位精度

± 0.03 mm/m
X,Y 軸最大速度

75 m/min
X, Y 軸最大加速度

1G m/s2
卡盤最大轉速

60 r/min
最大切割速度

12 m/min
尾料長度

≤ 100 mm
根據具體管材會略有不同
激光機功率

1000 W
抽渣功能長度（選配）

20-500 mm
電壓/功率（選配）

380V/50HZ或定制

產品特點：

CTK-6016LD 1000/1500/2000/3000W全自動上料激光切管機以其優異的上料自動化和超高的性價比一經推出就受到客戶的關注與好評。該機匹配通用自動上料系統，節約加工時間，減少人工成本。

◎ 高效

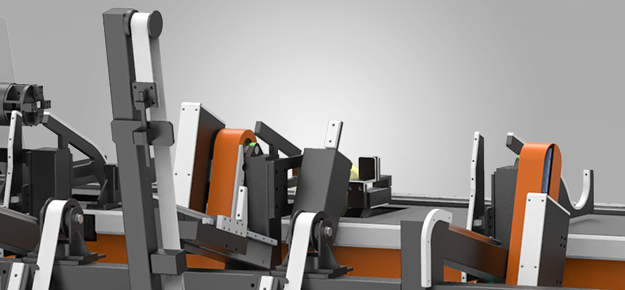

1. 簡易自動上料架（經濟高效的自動上料架）只適用直徑20以上的圓管。
2.可選配抽渣組件，管材切割時能自動去除管內壁殘渣，只適用圓管。
◎ 精準介紹該款設備的優勢
1.激光切割頭上下隨動系統 ，管材直線度不好也能切出好的端面。
2.送料、旋轉、抽渣（選配）均采用伺服馬達控制。換料、送料速度快、精度準。不依賴人工，操作簡單。
3.前后卡盤可輕松卡住12-160mm之間的不同管材。

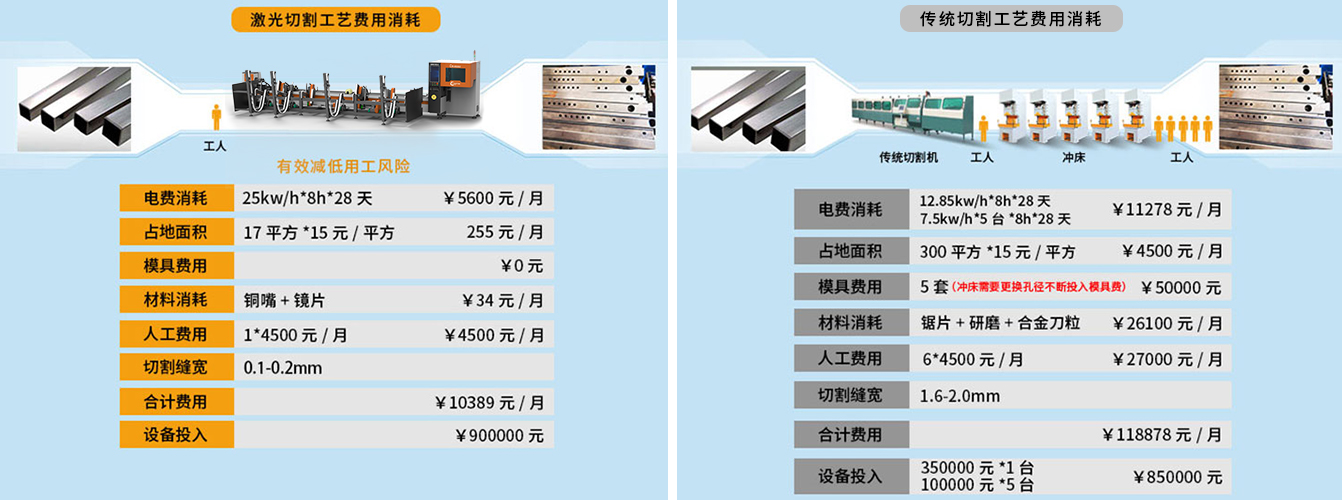

◎ 省設備、人工、省料、省工序
1.一人可同時操作多臺設備，同時完成多種工藝處理，直接切割出要求的圖形，減少了沖床鉆床等機加設備，同時節省大量人力資源。
2.根據不同切割管徑，切割效率是傳統切管機的5-10倍。
3.正常切割尾料最小可達≤ 100mm ，遠低于市場同類機型160-220MM。
4.設備投入回報率高，周期短。
