圓管:φ8 ~ φ120mm
方形管:φ10 ~ 80mm
矩形管/型材/異型管:外接圓<φ220mm
上料長度:6200mm
約3.5T
約8500mm × 1500mm(不包括接料組件)
1. 入門機型首選:中小管加工首選,多形狀、多材質、三維切割,提效20%以上。
2. 智能切管系統:交互界面人性化設計,豐富的管材工藝數據庫,操作簡單方便。
3. 質量好精度高:前后全行程精密氣動卡盤,多軸同時聯動,切割效果好精度高。
4. 保養簡單方便:前卡盤密封性好,防塵更耐用;后卡盤自動吹氣,管壁更干凈。
5. 半自動上料架(選配):實現自動夾持、推送、精準送料,循環上料速度快。
圓管直徑:φ8mm-120mm
矩形管/型材/異型管:≤φ120mm
多材質:不銹鋼、碳鋼、鍍鋅、鐵、銅、鋁
多形狀:圓管、矩方管、異型管、工字鋼、槽鋼、角鋼
市場應用范圍廣泛的智能切管系統,人機交互界面?zhèn)€性化設計,
擁有豐富的管材加工數據,操作人員一學就會操作。
采用輕量化材質,自動精準定心,實現高速自動化加工;
卡盤密封性好,避免切割粉塵進入,噪音小,更耐用;
后卡帶自動吹氣,可以進行管內壁清潔,避免更多粘渣。

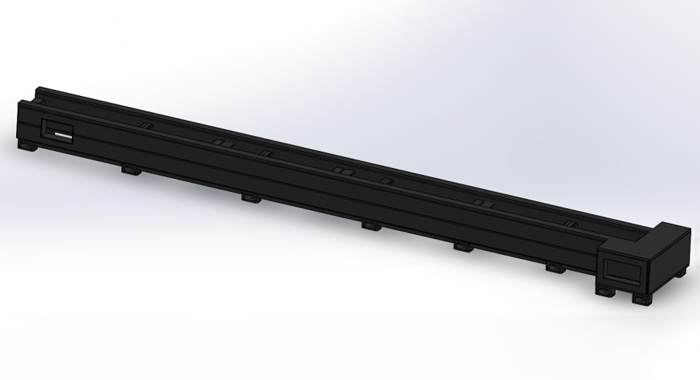

主機采用高強度矩形管和鋼板焊接,經由二次時效處理,并通過龍門銑床精密加工,保證機床運行的穩定性和準確度,板焊龍門式橫梁,切割穩定性好。

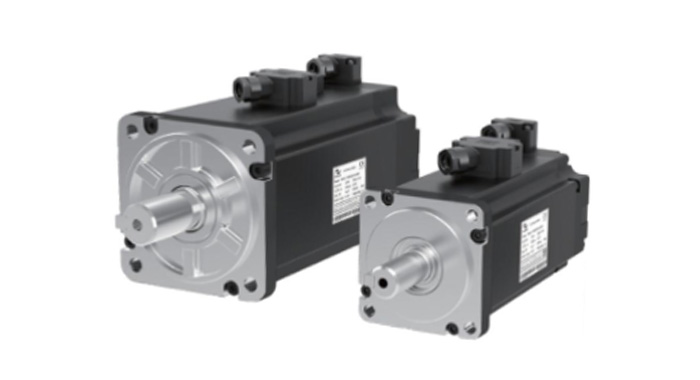

每個伺服電機同步響應運作;
尤其對中小管材加工效果特別好,精度高,穩定性好。

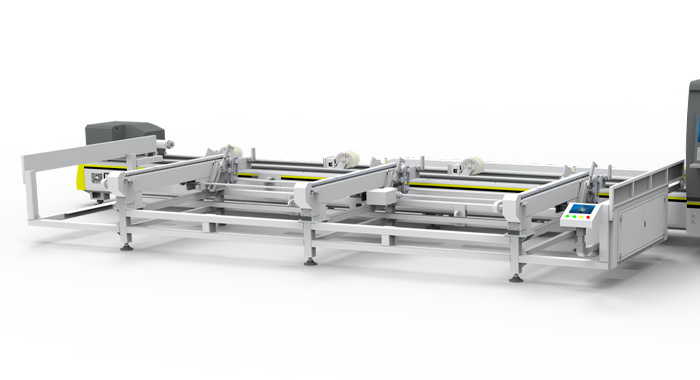

實現圓管。方管、矩形管的夾持,自動推送功能,需人工輔助排列;
調機方便,保證管材中心對準主機卡盤位置,實現精準送料;
循環上料速度快,循環速度可控制在15~20秒內。
有多種配置可選,速度不變,價格美麗

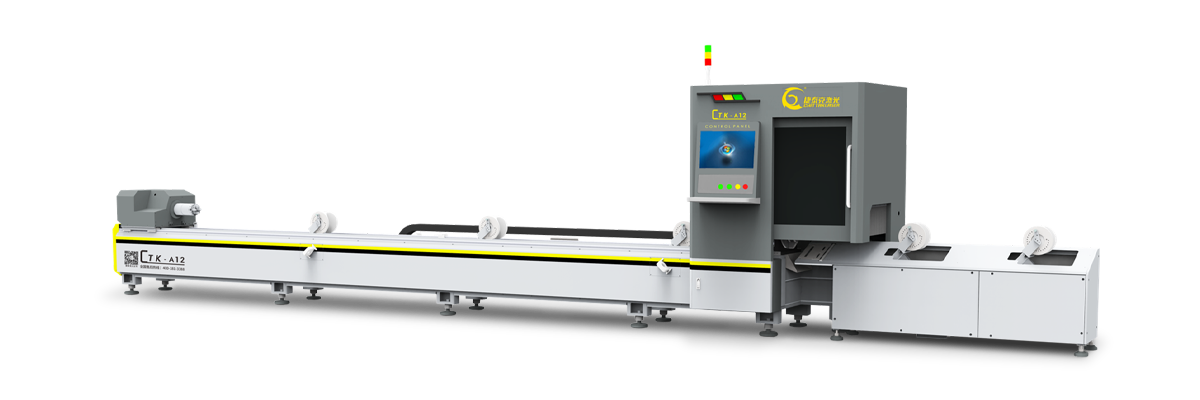

CTK-A12

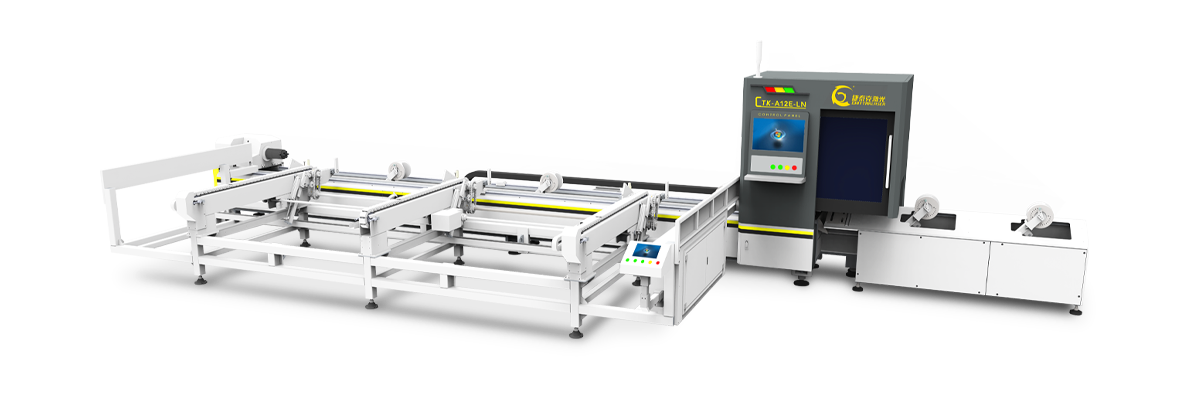

CTK-A12-LN

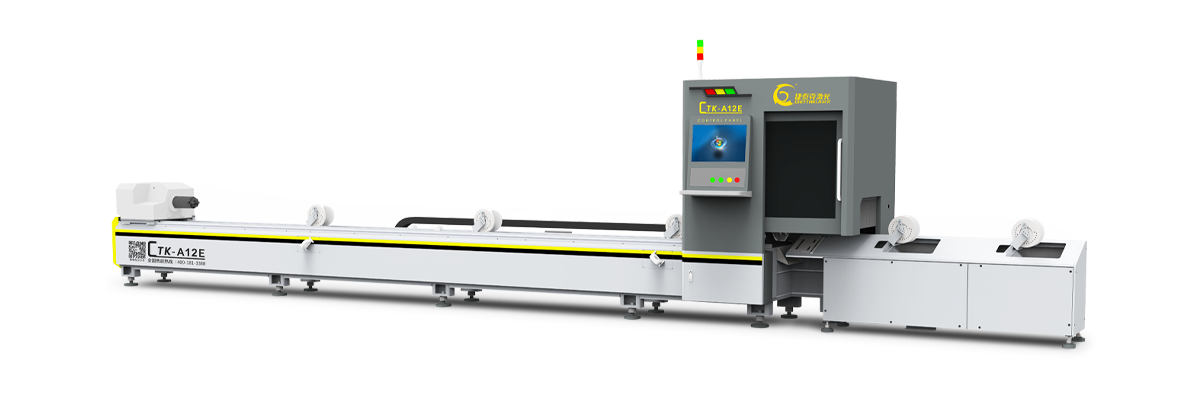

CTK-A12-E
設備配置 | 參數 | |
---|---|---|
型號 | CTK-A12 | |
激光功率 | 1000W~3000W | |
管材加工范圍 |
圓管:直徑φ8mm-φ120mm 正方管:φ10mm-80mm 矩形管/型材/異型管:外接圓≤φ120mm |
|
定位精度 | ±0.05mm/m | |
管材長度范圍 | ≤6200mm | |
最大加速度 | 1G | |
單根管材承重 | 15kg/m | |
占地面積 | 8500mm*1500mm(不包括接料組件) | |
整機重量 | 約3.5T |
