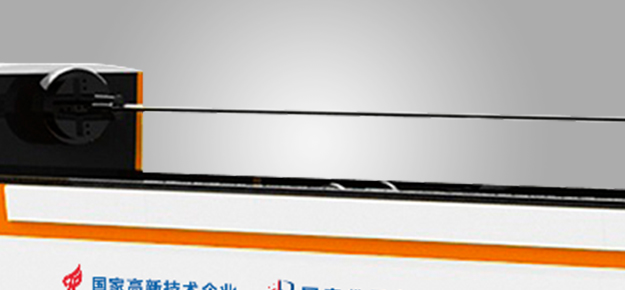

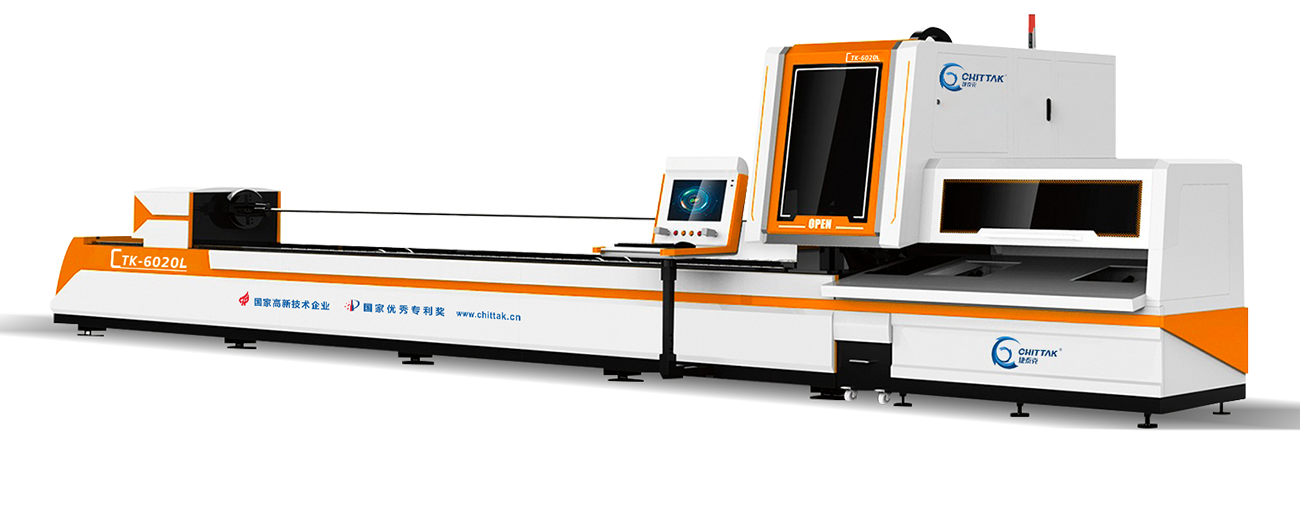

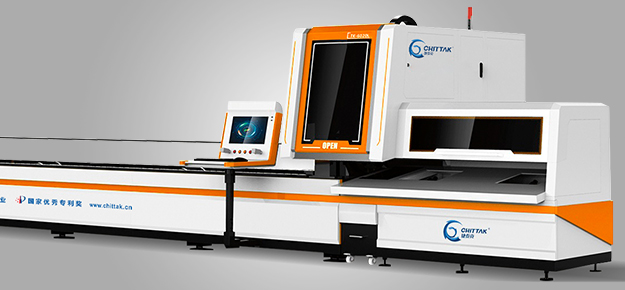

CTK-6020L

通用型激光切管機

管材加工尺寸

圓管：Φ20 - Φ200 mm
方管邊長 ≤140 mm
矩形管輪廓對角線 ≤200 mm
L≤6200 mm
最大切割管材長度

0-6000 mm（3米以上需加長前接料）
整機重量

4500 kg

卡盤承重：≤120 kg
主機外形（長×寬×高）

約 10500×3000×2400 mm

X,Y 軸定位精度

± 0.05 mm/m
X,Y 軸重復定位精度

± 0.03 mm/m
X,Y 軸最大速度

75 m/min
X, Y 軸最大加速度

1G m/s2
卡盤最大轉速

60 r/min
最大切割速度

12 m/min
尾料長度

≤ 100 mm
根據具體管材會略有不同
激光機功率

1000 W
抽渣功能長度（選配）

20-500 mm
電壓/功率（選配）

380V/50HZ或定制

產品特點：

CTK-6020L 1000/1500/2000/3000W通用上料激光切管機以其優異的上料自動化和超高的性價比一經推出就受到客戶的關注與好評。該機匹配通用自動上料系統，實現整捆上料，節約加工時間，減少了后續設備，和降低了人工成本。

◎ 高效
1. 自動上料架（經濟高效的自動上料架）。
2.自動處理料頭、料尾，并可自動分類成品和頭尾料。
3.可選配抽渣組件，管材切割時能自動去除管內壁殘?jiān)?br /> ◎ 精準
1.激光切割頭上下隨動系統 ，管材直線度不好也能切出好的端面。
2.送料、旋轉、抽渣（選配）均采用伺服馬達控制。換料、送料速度快、精度準。不依賴人工，操作簡單。
3.前后卡盤可輕松卡住20-150 mm之間的不同管材。
◎ 省設備、人工、省料、省工序
1.一人可同時操作多臺設備，同時完成多種工藝處理，直接切割出要求的圖形，減少了沖床鉆床等機加設備，同時節省大量人力資源。
2.根據不同切割管徑，切割效率是傳統切管機的5-10倍。
3.正常切割尾料最小可達≤ 100mm ，遠低于市場同類機型160-220 mm。
4.設備投入回報率高，周期短。
