激光 專注切管設備

400-181-3388

產品展示

您當前的位置：首頁  >  產品展示

CTK-X2

圓管高速切斷激光切管機

  • 管材加工尺寸

    圓管：φ10 ~ φ65mm

  • 上料范圍

    上料長度：6000mm

  • 整機重量

    約1300kg

  • 主機外形（長×寬×高）

    約8000*1800*2225mm

視頻展示

高速切斷，一秒一根

卡盤高速旋轉，旋轉一圈只需0.7秒，
配合卡盤快速松開夾緊，可實現不停機上下料生產。

管材利用率最大化

尾料最短30mm；一根管能切5種不同長度；
不同長度及料頭料尾能自動分離。

抽渣系統（選配）

解決內壁金屬殘?jiān)鼰o(wú)殘留，省去二次振動研磨工藝
伺服馬達控制，吸渣位置精準，品質保證。

  • 智能切管系統

    自主研發系統，人性化操作界面，易學易操作
    遠程故障診斷，遠程系統升級。

  • 高精密卡盤

    該設備采用GXL大行程油氣壓回轉卡盤，
    W軸（旋轉軸）指中心卡盤機構，有中心卡盤和夾模組成，
    對比同行優勢明顯：安裝簡易，夾持速度快，可以靈活調整夾持力；
    帶強制松開夾緊功能，可以不停機實現上下料，提高效率。

  • 列料式自動上料系統

    列料后自動上料：操作員只需將管材平鋪到待料區，無需手動干預，一人可看十臺機。
    獨立設計穩定上料：壓料機構確保待料區無材料交疊現象，實現穩定生產。
    管材表面防刮設計：獨特保護設計，有效防止管材表面摩擦刮傷。

  • 全自動上料系統

    儲料空間承重高：高剛性框架結構設計，儲存量可達2噸。
    自動上料速度快：傳動部分空間結構緊湊，送料速度快，一級傳動與壓料部分組合可防止過多管材堆積在傳動線路上而影響上料速度及精度，也避免變形管材疊加導致卡料。
    精準穩定自動送料：全自動上料系統歷經多年的研發與迭代，上料過程參數化控制，實現管材全自動上料。
    管材表面防刮設計：獨特保護設計，有效防止管材表面摩擦刮傷。

不同配置，總有一款適合你

有多種配置可選，速度不變，價格美麗

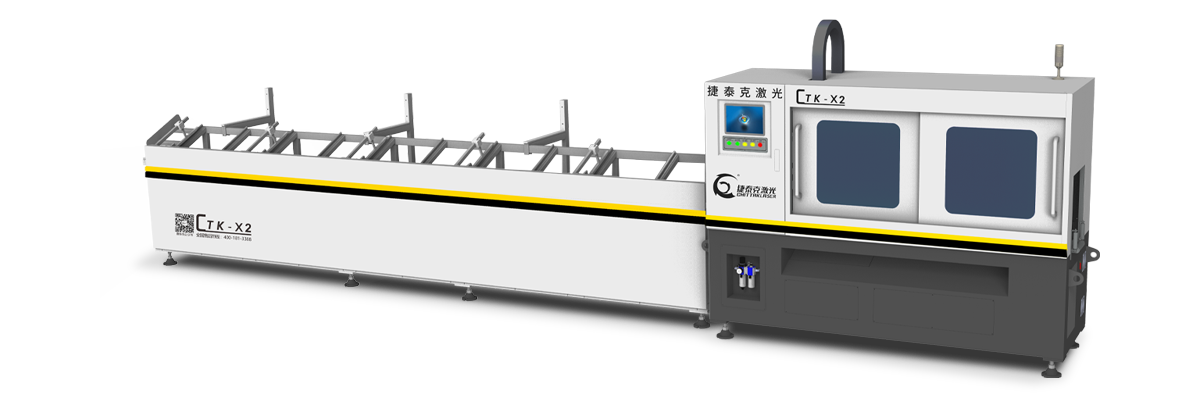

CTK-X2

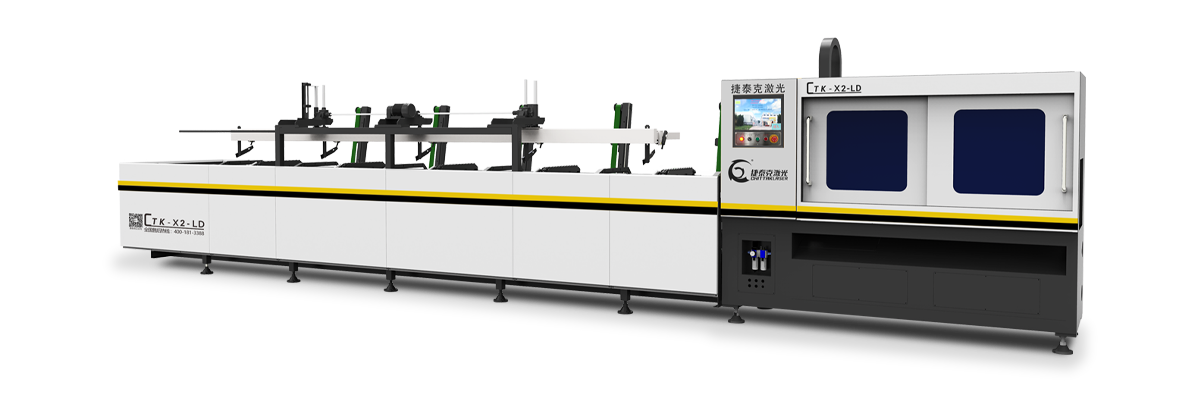

CTK-X2-LD

技術參數

設備配置 參數
型號 CTK-X2 CTK-X2-LD
管材加工范圍 圓管：直徑φ10mm~65mm 上料長度6000mm
不銹鋼、鐵（銅、鋁可定制） 		圓管：直徑φ16mm~65mm 上料長度6000mm
不銹鋼、鐵（銅、鋁可定制）
加工長度范圍 15~1000mm（其他長度可定制）
定位精度 ±0.15mm/m
上料系統 列料式自動上料 全自動上料
管材范圍：φ10mm~115mm 管材范圍：φ16mm~115mm
原材料直線度要求：≤0.2%每米（全長相對直線的總偏離）
管材質量要求：管端無毛刺，圓度要求±0.2mm
控制系統 捷泰克智能切管系統
尾料長度 ≥30mm
切割速度 12m/min（視材質、厚度不同區別）
凈重 主機：約1300kg 料架：約580kg 主機：約1300kg 料架：約2187kg
機器尺寸 聯機：約8000*1800*2225mm 聯機：約9300*2500*2225mm
