圓管:Φ40 ~ φ115mm
上料長度:6000mm
15 ~ 1200mm
約9500*2500*2200mm
1. 特別適用于重型管材,如壓縮機、空調管道等行業;
2. 尾料最短為40mm,節省更多材料成本;
3. 擁有自主研發系統,能為客戶遠程升級,及故障診斷;
4. 自動處理料頭料尾,省去二次人工挑料;
5. 選配抽渣組件,管材切割時能自動去除管內壁殘渣;
6. 擁有左右機型,節省工廠場地與周轉面積,一人可操作多臺設備;
7. 全自動上料系統,高剛性料架設計,換料、上料、送料速度快,穩定性好。

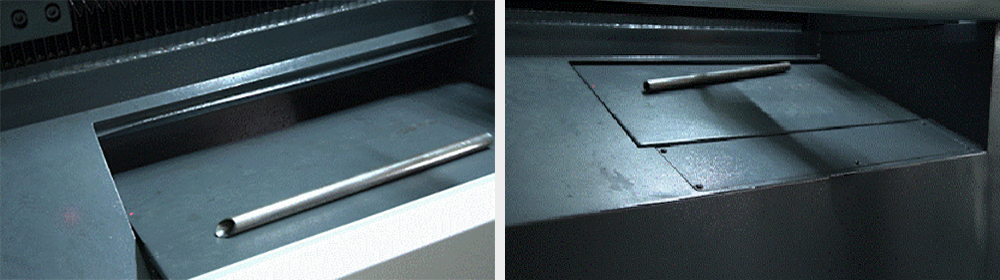

保證每一個工件沒有摻雜廢品。
當工件與頭尾料長度相近時,節省二次選料人工工時;
特別適合自動化程度高的設備廠家。
尾料最短30mm;一根管能切5種不同長度;
不同長度及料頭料尾能自動分離。
解決內壁金屬殘渣無殘留,省去二次振動研磨工藝
伺服馬達控制,吸渣位置精準,品質保證。
自主研發系統,人性化操作界面,易學易操作
遠程故障診斷,遠程系統升級。

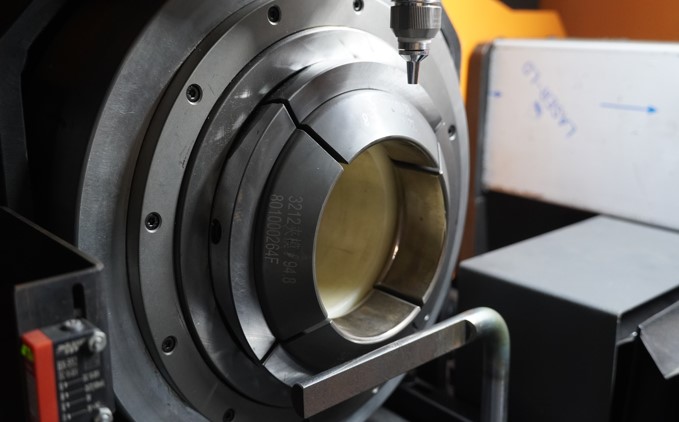

該設備采用GXL大行程油氣壓回轉卡盤,
W軸(旋轉軸)指中心卡盤機構,有中心卡盤和夾模組成,
對比同行優勢明顯:安裝簡易,夾持速度快,可以靈活調整夾持力;
帶強制松開夾緊功能,可以不停機實現上下料,提高效率。

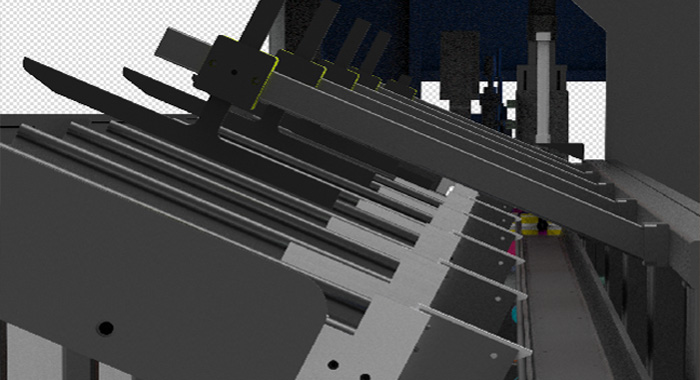

列料后自動上料:操作員只需將管材平鋪到待料區,無需手動干預,一人可看十臺機。
獨立設計穩定上料:壓料機構確保待料區無材料交疊現象,實現穩定生產。
管材表面防刮設計:獨特保護設計,有效防止管材表面摩擦刮傷。
儲料空間承重高:高剛性框架結構設計,儲存量可達2噸。
自動上料速度快:傳動部分空間結構緊湊,送料速度快,一級傳動與壓料部分組合可防止過多管材堆積在傳動線路上而影響上料速度及精度,也避免變形管材疊加導致卡料。
精準穩定自動送料:全自動上料系統歷經多年的研發與迭代,上料過程參數化控制,實現管材全自動上料。
管材表面防刮設計:獨特保護設計,有效防止管材表面摩擦刮傷。
有多種配置可選,速度不變,價格美麗

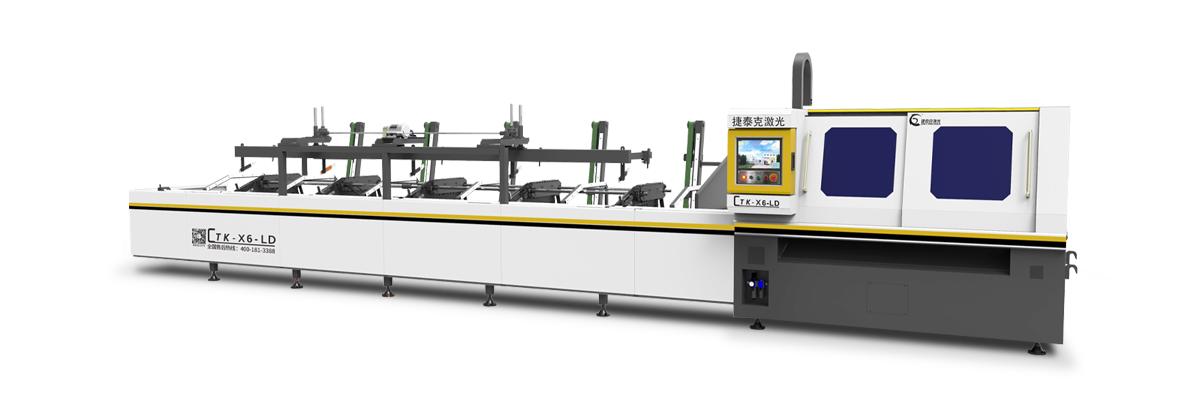

CTK-X6-LD
設備配置 | 參數 |
---|---|
型號 | CTK-X6-LD |
管材加工范圍 | 圓管Φ40mm-φ115mm,L=6000mm |
加工長度范圍 | 15~1200mm(其他長度可定制) |
定位精度 | ±0.15mm/m |
上料方式 | 自動上料 |
控制系統 | 捷泰克智能切管系統 |
尾料長度 | ≥40mm |
切割速度 | 12m/min(視材質、厚度不同區別) |
凈重 | 約3800kg |
機器尺寸 | 約9500*2500*2200mm |
