圓管:φ16 ~ 80mm
矩形管:外接圓≤φ80mm
橢圓管:外接圓≤φ80mm
上料長度:6000mm
1.5G
約10200*2000*2500 mm
1. 高速三維切割:1.5G加速度,卡盤無限旋轉150RPM,切斷、打孔、開槽效率高。
2. 多種管材形狀:能加工圓管、方管、矩形管、橢圓管等形狀。
3. 利用率最大化:尾料>40mm,一根管能切5種長度,料頭料尾自動分離。
4. 智能總線系統:總線系統自主研發,易學易上手,能遠程排除故障和升級。
5. 全自動上料系統:多形狀、中小型管材、全程參數化控制,實現快速、穩定上料。
圓管直徑φ16mm-80mm
矩形管/型材/異型管:外接圓≤φ80mm
多材質:不銹鋼、碳鋼、鍍鋅、鐵、銅、鋁
多形狀:圓管、矩方管、異型管
尾料最短30mm;一根管能切5種不同長度;
不同長度及料頭料尾能自動分離。
憑借20多年深耕管材工藝研究,自主研發切管系統,人性化操作界面,易學易上手,能遠程排除故障和升級。
采用總線系統,系統響應快,切割速度快,加速度1.5G。
數字化設備績效系統、故障報修、平臺熱度、產能分析等高效功能,真正發揮工廠潛能。。
卡盤的旋轉速度快,無線旋轉,最快轉速150RPM/min,
模具安裝容易,卡盤夾持速度快,可以靈活調整夾持力,可以不停機實現上下料,提高效率。
適用管材類型多:適用圓管、矩方管、橢圓等不同規格的管材。
儲料空間承重高:高剛性框架結構設計,儲存量可達2噸。
自動上料速度快:傳動部分空間結構緊湊,送料速度快,避免變形管材疊加導致卡料。
精準穩定自動送料:上料過程參數化控制,實現管材全自動上料。
管材表面防刮設計:獨特保護設計,有效防止管材表面摩擦刮傷。
有多種配置可選,速度不變,價格美麗
CTK-X15

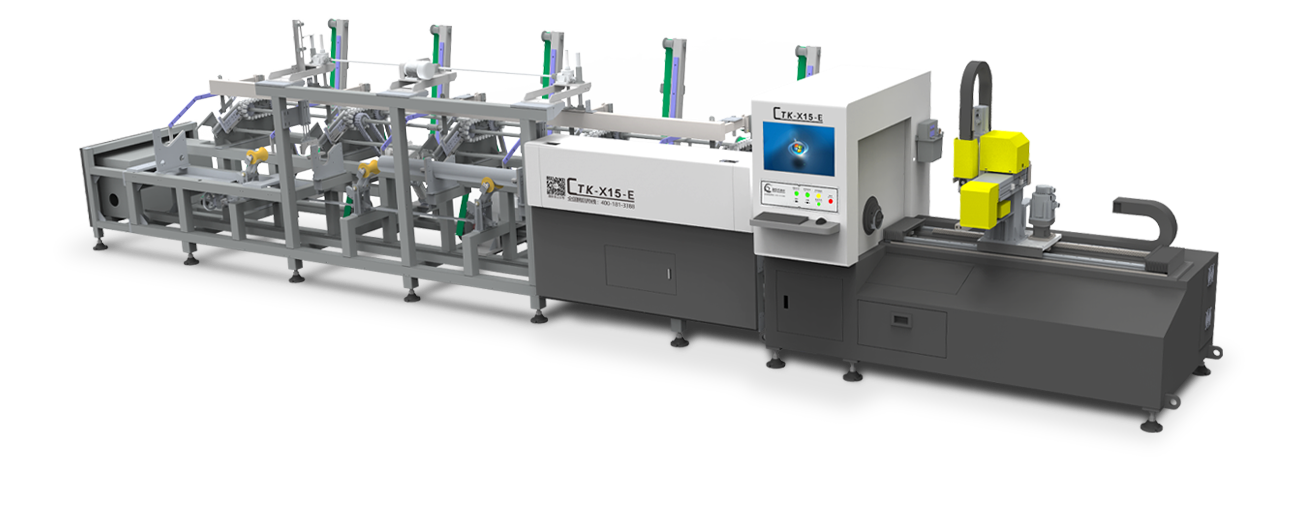

CTK-X15-E
設備配置 | 參數 | ||
---|---|---|---|
型號 | CTK-X15 | ||
激光功率 | 1000W~3000W | ||
管材加工范圍 |
圓管:直徑φ16mm~80mm 矩方管/橢圓管:外接圓≤φ80mm |
||
定位精度 | ±0.05mm/m | ||
管材加工長度范圍 | ≤6000mm | ||
尾料長度 | ≥30mm | ||
最大加速度 | 1.5G | ||
單根管材承重 | 25kg/m | ||
機器尺寸 | 約10200*2000*2500 mm |
